国际标准化组织(1S0)最近发布．了《中性墨水圆珠笔和笔芯》国际标准。该标准分二部分发布，标准编号和名称如下；

    ISO 27668-1：2009《中性墨水圆珠笔和笔芯第l部分一般书写》

    ISO 27668-2：2009《中性墨水圆珠笔和笔芯第2部分文件书写》

    该标准规定了一般书写和文件书写用中性墨水圆珠笔(换芯式和不可换芯式)和笔芯的最低限度质量要求。以下就二部分的内容作简要的介绍。

  一、第1部分一般书写

  1、在术语和定义中，共列出了21个术语，大部分与IS012756；1998《绘图书写工具油墨圆珠笔和水性圆珠笔词汇》中的相同，其中删除了油墨圆珠笔和水性圆珠笔，增加了中性墨水圆珠笔术语，其定义描述为；

    使用在书写状态时由于球珠转动使粘度明显降低，静止状态时粘度回升到或接近原先粘度墨水的圆珠笔。

    2、中性笔的笔头共分为超细、特细、细、中、粗五种，见表1。

┌───────┬──────┬──────────┐
│    笔头分类  │            │                    │
│    (线迹宽度)│    笔头代码│    球珠直径        │
├───────┼──────┼──────────┤
│    超细      │    UF      │    φ≤0．40       │
├───────┼──────┼──────────┤
│    特细      │    EF      │    0．40≤4φ<0．55│
├───────┼──────┼──────────┤
│    细        │    F       │    0．55≤4φ<0．75│
├───────┼──────┼──────────┤
│    中        │    M       │    0．75≤φ<1．00 │
├───────┼──────┼──────────┤
│    粗        │    B       │    φ≥1．00       │
└───────┴──────┴──────────┘

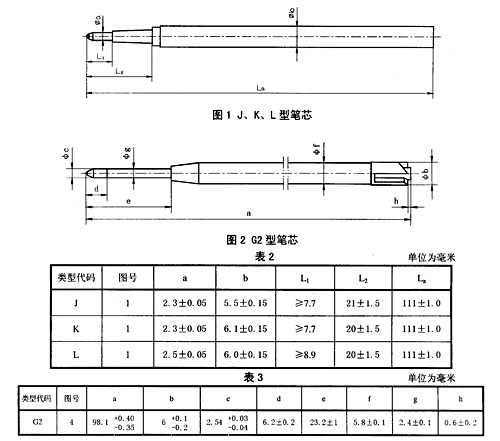

   笔芯给出形状和尺寸数据的有J、K、L、G2四种(见图1～图2和表2、表3)，不同于J、K、L、G2的作为N型。

    3、书写测试仪设定条件：
                                   0                         0
    a)书写载荷：笔头代码UF：  (0．5     )N；EF、F、M、B：  (1     )N；
                                   -0.1                      -0.3
                     +5        0
    b)书写角度：  (60   )°或(7  )°，选定线迹最连贯的书写角度；
                     0         -5

    c)书写速度：(4.5±0．5)m／min；

    d)书写格式：间距为2mm～5mm的连续螺旋线(周长10cm)。
                                     2
    4、测试纸规格：定量为(70±10)g／m。

    5、性能指标共为八项，综合要求和试验方法介绍如下：

    5．1书写性能：lOcm内能流畅书写，不同规格笔头的书写长度见表4，开始段和结束段线迹应无明显断线和浓度变化。机划测试纸作为以下除干燥性、间歇书写、保存性外试验的试样纸。

    表4    单位为米
┌───────┬──────┬──────┐
│    笔头分类  │            │            │
│    (线迹宽度)│    笔头代码│    书写长度│
├───────┼──────┼──────┤
│    超细      │    UF      │    ~400    │
├───────┼──────┼──────┤
│    特细      │    EF      │    ≥400   │
├───────┼──────┼──────┤
│    细        │    F       │    300     │
├───────┼──────┼──────┤
│    中        │    M       │    ≥150   │
├───────┼──────┼──────┤
│    粗        │    B       │    ≥100   │
└───────┴──────┴──────┘

    5．2渗透性：试样纸在试验环境条件下放置24h，目测纸背面无明显痕迹。

    5. 3干燥性：按上述书写载荷、角度、速度在测试纸上划一条直线，20s后用橡皮垂直所划直线擦一次，线迹应无污迹。

    5．4复印性：用复印设备复印试样纸，复印线迹保持可见。

    5．5耐水性：试样纸在试验环境条件下放置2h后，浸入蒸馏水或去离子水中1h，干燥后线迹保持可见。该项目为可选项，适用于有“耐水”  (WR)标志的中性笔和笔芯。

    5．6耐光性：将试样纸和蓝色羊毛标样(部分遮盖)一起在褪色计或氙灯下曝晒，直至曝晒和未曝晒的3号蓝色羊毛标样的色差达到灰色样卡4级时，线迹保持可见。

    5．7间歇书写：未使用的试笔(无笔套)出水正常后，在试验环境条件下水平放置24h后，手划一条直线，lOcm内书写不断线。

    5．8保存性：近期制造、未使用的试笔(有笔套)水平放置在温度(40±2)℃、相对湿度(55±5)％的环境条件下90天，做书写性能试验，并符合其要求。

    6．附录A(资料性附录)中性墨水的注解

    为了有助于理解中性笔定义中“墨水粘度的降低或增高”，参照JISS606l：2005《中性墨水圆珠笔和笔芯》的有关条款，给出中性墨水的特性：

    在规定条件下(指粘度计、环境条件)，墨水的粘度比：η1／≥2．0，表观粘度：  η3，≥20mPa·s。

    粘度计：符合JISZ8803标准规定的锥一板旋转粘度计(E型粘度计)，或其他具有同等技术水平的试验仪器。

    注：锥形转子在锥形和平板间有1°34`，的角度，推荐使用半径为24mm的标准转子。

    中性墨水粘度试验：试验在(23±2)℃下，使用上述粘度计按JISZ8803标准中第9条的方法进行。

    a)在(3—5)s-1范围内以任意剪切速率测量表观粘度(η1)，然后以其十倍的剪切速率测量表观粘度(η2)，计算粘度比(η1／η2)，检查是否符合特性要求。

    b)以383s-1以上的剪切速率测量表观粘度(η3)，检查是否符合特性要求。

    注：剪切速率是流动液体中液层流速在垂直方向的变化率，也称为剪切应变。

    二、第2部分文件书写

    用于文件书写的中性笔应符合第1部分笔头、笔芯的要求，进行与第1部分的六项性能指标相同的一般测试外(除了耐水性、耐光性)，还要进行附加测试。

    1．耐擦性：试样纸在环境条件下放置lOmin，用橡皮擦拭线迹，在纸面上有明显损伤时，线迹保持可见。

    2．耐乙醇性：试样纸在环境条件下放置1h，浸入50％乙醇水溶液中lOmin，干燥后线迹保持可见。

    3．耐盐酸性：试样纸在环境条件下放置1h，浸入10％盐酸水溶液中24min，取出浸入蒸馏水或去离子水中lOmin，干燥后线迹保持可见。

    4．耐氨水性：试样纸在环境条件下放置1h，浸入10％氨水水溶液中24min，取出浸入蒸馏水或去离子水中lOmin，干燥后线迹保持可见。

    5．耐漂白性：试样纸在环境条件下放置lOmin，浸入3％氯胺T水溶液中15min，取出浸入蒸馏水或去离子水中lOmin，干燥后线迹保持可见。

    6．耐水性：试样纸在环境条件下放置2h，浸入蒸馏水或去离子水中1h，线迹保持可见。

    7．耐光性：将试样纸和蓝色羊毛标样(部分遮盖)一起在褪色计或氙灯下曝晒，直至曝晒和未曝晒的5号蓝色羊毛标样的色差达到灰色样卡4级时，线迹保持可见。

    中性笔国际标准与油墨圆珠笔或水性圆珠笔国际标准相比，在要求和试验方法上变化不大，主要的差别如下：

    1)给出了中性笔的定义，对中性笔墨水的特征作了较确切的描述。

    2)对笔头的分类中粗和特细部分作了调整，增加了超细部分。

    3)提供了包括N型在内的五种笔芯的形状和尺寸。

    4)对超细笔头的书写载荷进行了“减负”。

    5)在书写性能中给出不同规格笔头的书写长度，并指出在开始段和结束段检查线迹的断线和浓度的变化。

    6)将中性墨水粘度的试验归入附录(资料性附录)中，而不作为要求，适合笔或笔芯的检测。

    中性笔国际标准的发布，将为中性笔的生产和质量控制提供了依据，促进中性笔的发展，也为采用国际标准对QB／2625-2003《中性墨水笔和笔芯》行业标准进行修订提供了有利条件。

2009年03月25日
